Corolla Usb Adaptör Takılması

18 Aralık 2017
corolla usb adaptör

Corolla Usb Adaptör Takılması, Merhaba arkadaşlar yeni bir çalışma ile sizlerleyim. Bu çalışmamızda toyota corolla aracımıza yeni bir usb portu ekliyoruz. Bu usb portun özelliği..

Corolla Usb Adaptör Takılması

Öncelikle usb portun özelliklerinden bahsetmek gerekir ise, üzerinde audio ve charger diye iki usb girişi olan bu adaptör; bize charger kısmından 2.1 amperlik çıkış veriyor. Adaptörün diğer usb girşi yani audio girişi ise aracımıza takmış olduğumuz multimedya ekranın usb portuna bağlıyoruz ve böylece multimedya ekranımızda 2. usb girişi elde etmiş oluyoruz. Hatta 3. bile takabilirsiniz çünkü multimedya ekranımızda 2 çıkış var böylece biri boşta kalmış oluyor şimdilik.

Usb adaptörü yurtdışından aliexpress den aldım yaklaşık 38 günde geldi. 5 dolara aldım ürünü.

Usb adaptörümüze bakacak olursak genel görüntüsü bu şekilde:

Corolla Usb Adaptör Takılması

Üzerinde görüldüğü üzere 2 adet girşi ve 2 adet kırmızı mavi olmak üzere ledler var bu ledler kırmızı olan audio yönünü mavi olan ise charger bölümünü göstermekte.

Bu aparatı vites kutusunun arkasındaki 2 adet soket giriş yeri olan kısma takıcaz. Nasıl bir görnütü olacak diye bakarsak:

corolla usb adaptör

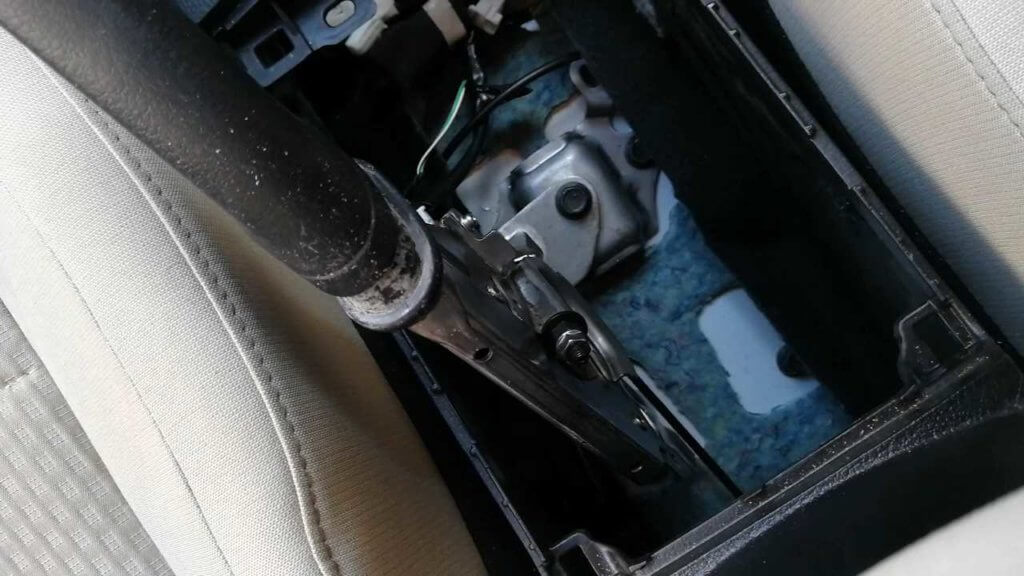

Aparatımızın iki adet kablosu var biri kırmızı ve diğeri siyah olmak üzere. Kırmızı olan pozitif hattımız siyah olan ise negatif. Aracımızın vites kutu altından geçen arka kısma giden 12v çakmalık hattından elektrik alacağız. Görsele  bakalım:

Corolla Usb Adaptör Takılması

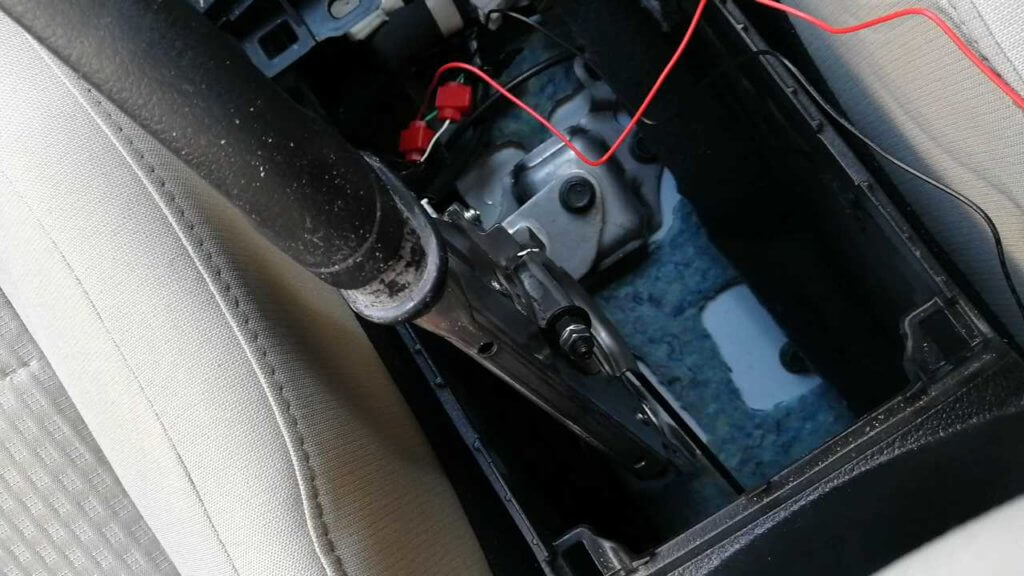

Siyah-beyaz ve yeşil olan 2 kabloyu banttan soyuyoruz ve kırmızı olanı yeşile, siyah olanı ise siyah-beyaz kabloya klipsler ile bağlıyoruz ve tekrar izole bantla yapıştırıp kapatıyoruz işlemimiz bu kadar. Son görüntümüz:

Corolla Usb Adaptör Takılması

Ve video ile yapılışını izlersek de böyle:

video linki

Multimedya Ekran Montajı

Son olarak da charger özelliğinin kaç amper sağladığını göstermek istedim. Ne kadar doğru ölçüyordur uygulama fikrim yok ama sonuç böyle:

corolla usb adaptör

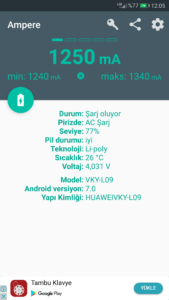

Yukarıdaki resimde kontak açıkken şarj durumu en fazla 1340 değerini gördü.



corolla usb adaptör

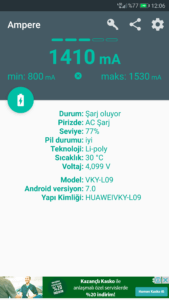

Araç çalışırken maksimum değer olarak 1530 gördü. normal çıkışa göre çok iyi normal usblerde en fazla 500 değerini görebiliyor araçlarda.



Aklınıza takılan her türlü soruyu yorum kısmından bana yazabilirsiniz vakit ayırdığınız için teşekkürler.
