3D Yazıcı ile Gece Lambası Yapımı

3D Yazıcı ile Gece Lambası Yapımı

3D Yazıcı ile Gece Lambası Yapımı bu yazımda sizlerle paylaşacağım oldukça kullanışlı ve güzel bir lamba diyebilerim kendi adıma. 3D yazıcının nimetleri : ) gece lambamızda normalde görünmeyen ama ışıkta gözüken fotoğraflar basacağız.

3D Yazıcı ile Gece Lambası Yapımı

Öncelikle normalde gözükmez iken ışık yardımı ile görünen fotoğrafları anlatalım bu yöntem oldukça eski bir yöntem adı ise lithophane diye geçiyor. Bu görsel , bir fotoğraf yada bir çizim yardımıyla oluşturulmuş olabilir. Normal ortamda net olarak gözükmez iken ışık yardımı ile görünür hale geliyor gece lambamızda bu işe yarayacak.

Öncelikle oluşturulmuş kare şablon için fotoğraflarımızı hazırlayacağız. Thingiverse üzerinde yayınlanan lamba iskeletine göre fotoğraflarımızı 16:9 boyutuna getirip http://3dp.rocks/lithophane/ sitesi aracılığı ise uygun hale getireceğiz.

Lamba şablonu ise şöyle:



3D Yazıcı ile Gece Lambası Yapımı
alt kısmı



3D Yazıcı ile Gece Lambası Yapımı
üst kapak



Malzemelerimiz:

3d baskı parçaları,

4 adet fotoğraf 16:9 haline getirilmiş,

10 adet led,

100 ya da 220 ohm direnç,

220v 5v düşürmek için devre,

lamba anahtarı

2 metre kablo.

Kalıbın kendisinde e14 duya göre ayarlanmış ampul koymak yeri var böylece 220v ile direkt çalışabilir ama ben parlaklığın az olmasını istediğim için böyle bir şey yapmaya karar verdim.

3D Yazıcı ile Gece Lambası Yapımı



3D Yazıcı ile Gece Lambası Yapımı
220v 5v düşüren devre





3D Yazıcı ile Gece Lambası Yapımı

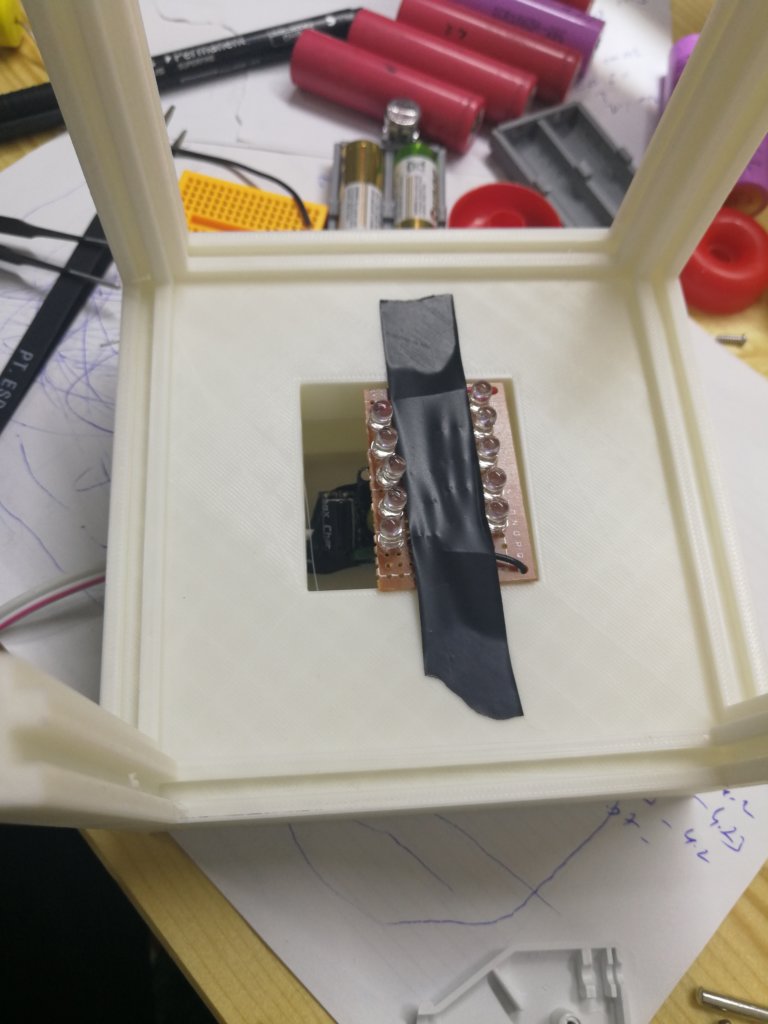

10 adet led ile aydınlatma sağlıyoruz dirtençler 100 ve 220 ohm çapraz dağıtıldı



3D Yazıcı ile Gece Lambası Yapımı
lithophane ışıkta görünen 3 d ile bastığım fotoğraf



3D Yazıcı ile Gece Lambası Yapımı
ışığa tutunca görüntü



3D Yazıcı ile Gece Lambası Yapımı
aydınlıkta görüntü



3D Yazıcı ile Gece Lambası Yapımı
Karanlıkta gece lambamızı yakınca görüntü böyle oluyor



Video:



8 Yorum

SENDE YORUM EKLE..

E-posta adresiniz yayınlanmayacak. Gerekli alanlar * ile işaretlenmişlerdir

The maximum upload file size: 5 MB. You can upload: image. Links to YouTube, Facebook, Twitter and other services inserted in the comment text will be automatically embedded. Drop file here

  1. İyi Günler Orçun Bey bu çalışmanızı çok beğendim fakat size bir sorum olacak bu çalışmayı 220 voltluk ampulle yapsam aynı performansı alabilir miyim?

    1. İlginize teşekkürler Emrullah bey.
      Tabi ki yapabilirsiniz ki çalışmamızda da 220 volt kullanıp 5 volta düşürüyoruz mini ampuller ile yapabilirsiniz.
