Evde kendi imkanlarımızla Puntalama Makinesi Yapımı nı bu yazımda işleyeceğiz. Çalışma mantığı oldukça basit bu aracı iki farklı kaynakla yapabiliriz tüm detayları yazı devamında bulabilirsiniz.

Puntalama Makinesi Yapımı

Farklı bir konu incelerken denk geldiğim yabancı bir kaynakta gördüğüm bu aracı kendi imkanlarımla yapmaya karar verdim ve sizlerle paylaşıyorum.

Öncelikle genel olarak ne yapacağız buna bir bakalım;

Çok komplike bir çalışma mantığı yok oldukça basit aslında, pilleri nikel şeritle birleştirmede kullanılan bu cihaz bakalım başka hangi alanlarda kullanılabilir.

Malzemelerimiz

  • Çıkma akü (bu yazıda aküyü evde nasıl şarj ederiz anlattım)
  • marş motoru otomatiği (strater-marş rölesi gibi değişik isimlendirmeler mevcut)
  • 10 mm kalınlığında 1 metreden fazla kablo
  • 2,5 mm kablo 1 metreden fazla (çok damarlı kullandım)
  • kablo pabucu m8 ve m5 için
  • anlık çalışan buton (push button)
  • 1 adet no:4 civarı büyük klemens
  • 2,5mm tek damar kablo (punta ucu olarak kullanacağız)
  • bolca vida
  • tezgah için tahta
  • 1 adet uzun cıvata
  • 1 adet yay

Tahta olarak elimde olan mdf kullandım ama sunta ya da masif ahşap çok daha iyi işinizi görecektir.

Tezgah olarak aküyü üzerine yerleştireceğiniz bir alan ve aşağı yukarı inip çıkan yaylanan bir kol kullanacağız.

görsellerde görüldüğü üzere tezgahı hazırladıktan sonra elektrik montajına geçiyoruz.

Aküden gelen kalın artı ucu marş motoru otomatiğinin bir ucuna diğer ucundan devam eden kabloyu da klemensin bir ucuna bağlıyoruz. Klemensin diğer ucuna ise eksiden gelen kalın hattı direkt olarak bağlıyoruz.

Kalın uçlar artı kablo oluyor sadece.

marş motoru üzerindeki ince iki ucun birine artı birine eksi hat bağlıyoruz.

artı ucu buton ile keserek ateşlemeyi oradan yapıyoruz.

Puntalama Makinesi Yapımı

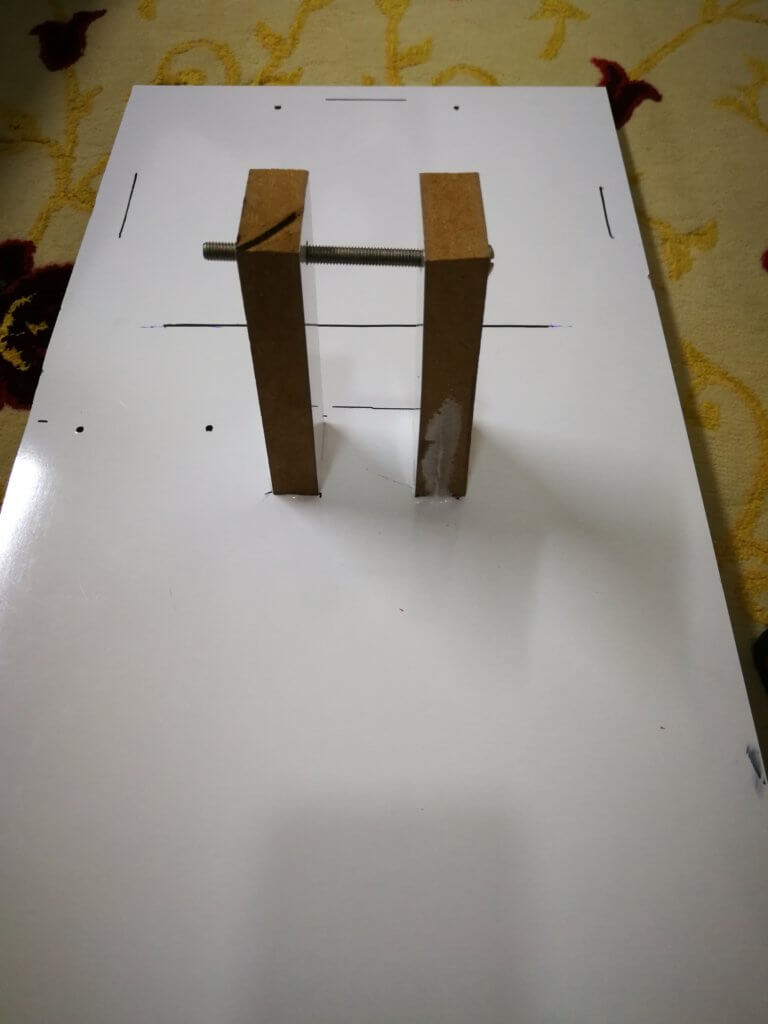

Tezgah için kullanılacak mdf parçalar



Puntalama Makinesi Yapımı
Sol tarafa klemense giden artı hat, sağ tarafa aküden gelen artı hat. üstteki sol tarafa aküden eksi hat, sağ tarafa aküden gelen artı hat.

Puntalama Makinesi Yapımı

Puntalama Makinesi Yapımı Puntalama Makinesi Yapımı Puntalama Makinesi Yapımı Puntalama Makinesi Yapımı Puntalama Makinesi Yapımı Puntalama Makinesi Yapımı Puntalama Makinesi Yapımı Puntalama Makinesi Yapımı Puntalama Makinesi Yapımı Puntalama Makinesi Yapımı



8 Yorum

SENDE YORUM EKLE..

E-posta adresiniz yayınlanmayacak. Gerekli alanlar * ile işaretlenmişlerdir

The maximum upload file size: 5 MB. You can upload: image. Links to YouTube, Facebook, Twitter and other services inserted in the comment text will be automatically embedded. Drop file here

  1. Hocam elimde elta marka kızdırma zaman rolesi var punta makinesi yapmam gerekiyor ama bağlantı yi bir türlü yapamıyorum yardım eder misiniz —

  2. Hocam uç olarak kullandığınız kablo iş görüyor mu yoksa kısa sürede yıpranıp köreliyormu mikrodalga trafosundan yaptım da saf bakır uç kullandım fazla yumuşak tam performans vermiyor.

    1. 2.5 bakır kullanıyorum yıpraniyor ama ben cok sık kullanmıyorum. Hazır uçlardan alınsa fena olmaz.
