Laptop Ekranını Tv’ye Çevirin

25 Ekim 2018

Yine bir aradan sonra tekrar yazıyorum aslında yazılacak çok şey var ama vakit bulmak biraz sorun olduğu için yazamıyorum.Neyse çok uzatmadan ne yaptığımıza bir bakalım.

Elinizde eski ya da kullanılamaz hale gelen laptop varsa ekranlarını ve diğer parçalarını kullanabilirsiniz. Bu yazıda çıkarttığımız ekranı tv’ye çevireceğiz.

Laptop Ekranını Tv’ye Yapma

Öncelikle ekran tam olarak nasıl bir şey ona bakalım.






Ekranı maalesef kontrol kart olmadan kullanamıyoruz. Bu kartlar da değişik özelliklere göre değişik fiyatlarda yer alıyor kart seçimi için iki önemli husus var bu ekranı ne için kullanacaksınız ve ekranın model numarası. Kartlar ise ortalama 100tl’den başlıyor istediğiniz özellik ve ekran cinsine göre 250tl’ye kadar çıkabiliyor.

Ekran model numarası örneği aşağıda göründüğü şekilde oluyor.

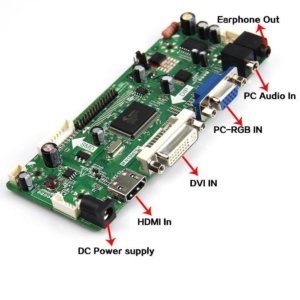

Kartlara örnek göstermek gerekirse onlarda bu şekilde oluyor.

Alacağınız kartın uyumu önemli yoksa ürünü çalıştıramazsınız. Led driver ihtiyacı var mı yok mu kaç voltla çalışıyor gibi bir çok soru var.

Ben tv olarak kullanacağım için hdmi girişi usb girişi olmasını tercih ettim.

Şimdi yapıma geçelim lazım olan malzemeler;

  1. Lcd/Led Controller Board
  2. 12v 4A güç adaptörü
  3. Hoparlör
  4. Lcd/Led çıkan ekran

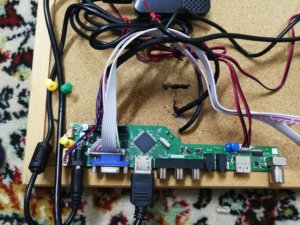

Öncelikle kartımızın gelen aparatları ile bağlantısını yapıyoruz  ve lcd ekrana lvds kablosu ile bağlıyoruz.

Fat32 ile biçimlenrilmiş usb2 belleğe ekranımıza uygun olan .bin dosyasını yüklüyoruz.

Usb takıp güç kablosunu bağlıyoruz ve yükleme işlemini bekliyoruz.

Sonrasında bazen ekran direkt açılır bazen ise açılır renk vs gibi ayarlar gerekebilir.

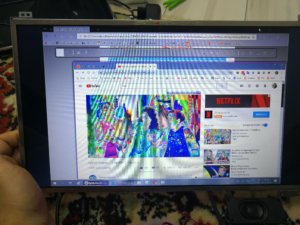

Aşağıdaki fotoda göründüğü üzere ekran renk sorunu var. Genelde satıcı size kullanım klavuzu yollar orada nasıl halledilebilir onu gösterir.

Ayarları yaptıktan sonra;

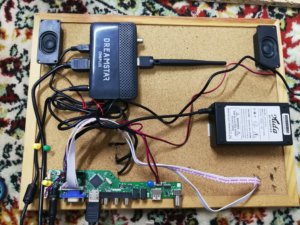

Sonrasında ise yeni televizyonunuz hazır. Hdmi bir uydu alıcısı bağlayarak kullanabilirsiniz.

aklınıza takılan her soruyu yorum kısmından yazabilirsiniz.

About Orçun AKYOL

Moslow'un İhtiyaçlar piramidinin kendini gerçekleştirme basamağı için girişimlerde olan, Sağlıkçı olup, Bilgisayar Öğretmenliği okuyan bir eğitim neferi 😉
Hemen Paylaş..
Facebook
Twitter

34 Yorum

  • Önder 10 Şubat 2020, 10:25

    Bunu 12 v araba aksüyle clıstırsak ıkıntı olurmu

    • Orçun AKYOL 10 Şubat 2020, 18:09

      Çalışır. herhangi dc çıkış veren 4 5 amper destekleyen güç kaynağı ile çalıştırabilirsiniz.

  • Serkan 9 Nisan 2020, 15:04

    Kartı nereden aldınız paylaşırsanız seviniriz.

  • İmran 14 Haziran 2020, 16:22

    Merhabalar verdiğiniz bilgiler için teşekkürler. Ltn156at02 ekran için önerebileceğiniz set var mı?

  • nevzat 31 Ekim 2020, 02:05

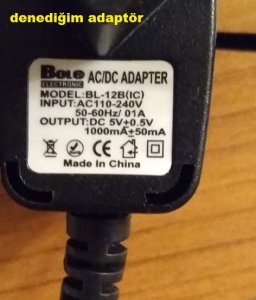

    sayın Orçun AKYOL, bana da yardımcı olursanız müteşekkir olurum.. benim sony vaio leptopum vardı arızalandı.. ben de ekranı kurtardım Çin’den Lcd/Led Controller Board siparişi verdim resimleri ektedir… malzeme geldi adaptör yok çünkü istemedim.. kendim acaba uyumlu mu diyerek 5v adaptörle denedim çalıştı.. herhangi bir programlama yapmadığım halde HDM kablosuyla mültimedya oynatıcısı bağladım ekrana görüntü geldi fakat karartılı bir ekran kontrast ayarları yapmaya çalıştım tabi bu arada kitin işlemcisinin ısınmaya başladığını fark ettim hemen çıkardım aşırı ısınmaya fırsat vermedim.. şimdi bu cihazıma kaç v ve kaç amperlik adaptör bağlamalıyım ki sağlıklı çalışabilsin.. ve ekrana görüntü arz ettiğim şekliyle gelmesine rağmen web sitenizde makalenizde buyurduğunuz “bin” uzantılı dosyayı tekrardan yüklemem gerekiyor mu? soruma en çok aradığım cevap sağlıklı güç adaptörünün kaç v ve amper olması gerekiyor.. şimdiden teşekkür ediyorum.. resimler detay için fazla olduysa veya sizi yorduysak kusura bakmayınız.

    • Orçun AKYOL 31 Ekim 2020, 15:17

      Merhaba,
      bu kullandığınız adaptör yanlış tekrar kullanmayın. Bu kartlar 12 volt ve 5 amper şeklinde adaptör ister fazla enerji çeker. Isınması normal ama doğru voltaj ile o denli ısınmaz.

  • nevzat 31 Ekim 2020, 02:15

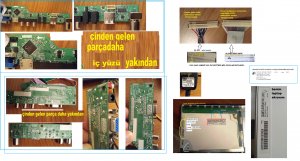

    sayın Orçun AKYOL, (MESAJIM TEKRAR OLABİLİR RESİMLER BU DEFA TEK BİR RESİM OLARAK GÖNDERDİM..KUSURA BAKMAYINIZ.) bana da yardımcı olursanız müteşekkir olurum.. benim sony vaio leptopum vardı arızalandı.. ben de ekranı kurtardım Çin’den Lcd/Led Controller Board siparişi verdim resimleri ektedir… malzeme geldi adaptör yok çünkü istemedim.. kendim acaba uyumlu mu diyerek 5v adaptörle denedim çalıştı.. herhangi bir programlama yapmadığım halde HDM kablosuyla mültimedya oynatıcısı bağladım ekrana görüntü geldi fakat karartılı bir ekran kontrast ayarları yapmaya çalıştım tabi bu arada kitin işlemcisinin ısınmaya başladığını fark ettim hemen çıkardım aşırı ısınmaya fırsat vermedim.. şimdi bu cihazıma kaç v ve kaç amperlik adaptör bağlamalıyım ki sağlıklı çalışabilsin.. ve ekrana görüntü arz ettiğim şekliyle gelmesine rağmen web sitenizde makalenizde buyurduğunuz “bin” uzantılı dosyayı tekrardan yüklemem gerekiyor mu? soruma en çok aradığım cevap sağlıklı güç adaptörünün kaç v ve amper olması gerekiyor.. şimdiden teşekkür ediyorum.. resimler detay için fazla olduysa veya sizi yorduysak kusura bakmayınız.

    • Orçun AKYOL 31 Ekim 2020, 15:19

      Doğru adaptörle denedikten sonra, yine görüntüde sorun olursa satıcının size yollamış olması gereken bir klavuz var onu takip edin. Doğru ekran için ilgili dosyayı yüklemelisiniz.

      • nevzat 1 Kasım 2020, 23:25

        sayın Orçun AKYOL bilgilendirdiğiniz için bizi aydınlattığınız için teşekkür ederim… doğru adaptör ve amper tavsiyenizi denedim.. buyurduğunuz 12v,5 amper adaptör bulamadım fakat 12v. 075 amperlik bir adaptörle denedim.. herhangi bir programa gerek kalmadan net bir görüntü ve güzel bir performans elde ettim… nispeten hafif bir ısınma oldu zannımca zararsız olabilir.. Tekrar müteşekkirim…

        • Orçun AKYOL 2 Kasım 2020, 08:59

          merhaba, düşük amperli adaptör bir süre sonra ısınır ve akim korumasi yoksa yanar. dikkst ediniz. iyi gunler dilerim

  • Gökhan 1 Ocak 2021, 17:10

    Peki size beyin yakıcı bir soru, aynı işlemi cep telefonu ekranı ile yapabilirmiyiz. Yada cep telefonu gibi küçük ekranlar için kontrol devresi vb ürünler varmıdır ?

    • Orçun AKYOL 4 Ocak 2021, 13:23

      Şuana kadar böyle bir kartla karşılaşmadım.

  • Mehmet 20 Ocak 2021, 02:34

    Slmlar hocam bunun kartini bulabilirmiyim

    • Orçun AKYOL 20 Ocak 2021, 04:58

      Merhaba aliexpress üzerinden b154ew02 lcd controller board şeklinde arama yaparsan aradığını bulabilirsinn.

  • vedat özel 26 Ocak 2021, 02:32

    merhaba ben kartın rom yazılımını bulamadım ekran ışığı var fakat görüntü yok panelook sitesinde var demişler ama ben bulamadım panel kodu (N156B3-LOB) rev.c1 bana bu konuda yardımcı olabilirmisiniz

    • Orçun AKYOL 26 Ocak 2021, 08:37

      Aldığınız kontrol kartinda sürücü yüklü değil mi? Kontrol kart destekliyorsa satıcı temin eder. İnternetten bulmaniz imaknsiz gibi birşey.

  • Bilgehan Zehiroğlu 12 Şubat 2021, 12:03

    Orçun Bey , öncelikle yaptığınız çalışmalar ve bilgilendirmeler için çok teşekkür ederim.
    Rica etsem doğru ürünü seçmemde bana da yardımcı olur musunuz. Elimde fotodaki gibi bir panel var. Ama birden fazla seçenek olunca yanlış yapmak istemedim. Paneli TV ya da monitör yapmam için bana ürün tavsiyesinde bulunursanız çok sevinirim. Aralarındaki fiyat farkına göre karar vermek istiyorum.
    Yardımlarınız için şimdiden teşekkürler.

    • Orçun AKYOL 12 Şubat 2021, 17:25

      Merhaba,
      https://a.aliexpress.com/_vssFML
      bu veya buna benzer olanları alabilirsiniz vga hdmi ihtiyaçlarınıza göre fiyat değişir.

      • Bilgehan Zehiroğlu 12 Şubat 2021, 21:19

        Hocam , HDMI çıkışlı bir uydu receiver takarsam TV olarak kullanabilirim sanırım.
        Ayrıca bir anten girişine ihtiyacım olmaz diye düşünüyorum.
        Tekrar teşekkürler.

        • Orçun AKYOL 12 Şubat 2021, 21:25

          İhtiyaca göre değişiyor modeller fiyatlar sadece tv içinse hdmi girişli bu modele uygun olanı seçin işinizi görür attığım link. kolay gelsin

  • Nuri topal 20 Şubat 2021, 11:24

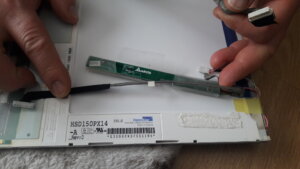

    Böyle bir monütörümüz var tv ye çevirmek istiyoruz hangi malzemeler gerekli yardımcı olurmusunuz tesekkur ederiz

  • nuri topal 20 Şubat 2021, 17:24

    o linkteki kontrol kartını alsak işimizi görür mü yoksa başka serimi olması lazım .teşekkür ederim hocam iyi günler .

    • Orçun AKYOL 20 Şubat 2021, 17:35

      HDMI çıkışlı uydu alıcı kullanacaksanız işinize yarar. buna uygun adaptör ve hoparlör almanız gerekiyor. satıcı sayfasında vardır. kolay gelsin.

    • Orçun AKYOL 20 Şubat 2021, 17:36

      Satıcıya mesaj kısmından bana gönderdiğiniz görseli göndererek uygunluğunu teyit ettirebilirsiniz.

  • Harun Akgün 27 Şubat 2021, 23:50

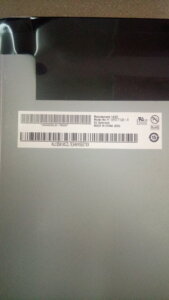

    Orçun bey merhaba söz konusu olan ekranı haya getirme konusunda kart sistemiyle devre ye alama konusu harıka sizden bir istirhamım olacak bende de ana kartı arızalı olan ekran pc (kasası bilgisayar) vardı ekran sağlam işlemcisi arızalı değerlendirmek istiyorum rizden ricam gerekli olan pord ne olması gerekir şimdiden teşekkür ederim kalın saglicakla

  • Bilal enes 2 Mart 2021, 23:58

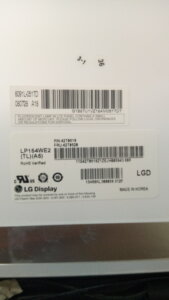

    Orçun bey mrb calismanizdan dolayı teşekkür ederim bende arizalanmis bir laptop var bunu değerlendirmek istiyorum doğru bir ürün seçmene yardımcı olmanızı rica ediyorum şimdiden kalın sa licaklan model LP154WE2-TL 4 hem 30pin var birde ekran altında aydınlatma. İçin soket var

    • Orçun AKYOL 3 Mart 2021, 00:09

      Merhaba verdiğim linkteki ürün tl a5 ile uyumlu yazıyor açıklamada. Bu linkten satıcıya görseli gönderin uyumlu mu diye netleştirin
      https://a.aliexpress.com/_vmgznP
